4- 회로 보호 밸브는 트럭 및 버스와 같은 중장비 차량의 공압 브레이크 시스템에서 중요한 구성 요소입니다. 4 개의 회로 보호 밸브의 공급 업체로서, 나는 이러한 차량의 안전성과 신뢰성을 보장하는 각 회로의 기능의 중요성을 이해합니다. 이 블로그 게시물에서는 4 회로 보호 밸브에서 각 회로의 특정 기능을 탐구하고 제동 시스템을 보호하기 위해 어떻게 협력하는지 설명합니다.
회로 1 : 1 차 제동 회로
1 차 제동 회로는 4 회로 회로 보호 밸브 시스템의 핵심입니다. 차량 바퀴에 주요 제동력을 제공하는 것이 담당합니다. 운전자가 브레이크 페달을 누르면 압축기의 공기 압력 이이 회로를 통해 브레이크 챔버로 향하여 브레이크가 발생합니다.
1 차 회로의 주요 기능 중 하나는 시스템 내에서 일정한 공기 압력을 유지하는 것입니다. 이는 압력 조절기를 사용하여 달성되어 공기압이 안전하고 최적의 범위 내에서 유지되도록합니다. 압력이 설정 한계를 초과하면 레귤레이터는 초과 공기를 방출하여 제동 성분의 손상을 방지합니다.
1 차 회로의 또 다른 중요한 기능은 실패 안전 메커니즘을 제공하는 것입니다. 시스템에서 급격한 공기압 손실이 발생하면 1 차 회로는 자동으로 다른 회로에서 자체적으로 분리되어 전체 차량에 대한 제동력 손실을 방지합니다. 이것은 특히 긴급 상황에서 제어 및 안전을 유지하는 데 중요합니다.
회로 2 : 보조 제동 회로
보조 제동 회로는 1 차 회로의 백업 역할을합니다. 1 차 회로에서 고장이 발생한 경우, 보조 회로는 자동으로 참여하여 추가 제동력 소스를 제공합니다. 이렇게하면 메인 제동 시스템에 문제가 있더라도 차량이 여전히 안전하게 중지 될 수 있습니다.
2 차 회로는 자체 압력 조절기 및 공기 공급 장치와 함께 1 차 회로와 독립적으로 작동하도록 설계되었습니다. 이는 1 차 회로가 실패하면 보조 회로에 영향을 미치지 않아 정상적으로 계속 작동 할 수 있음을 의미합니다.
2 차 회로는 백업 제동 시스템을 제공하는 것 외에도 모든 휠에 제동력을 골고루 분배하는 데 도움이됩니다. 이는 브레이크 패드와 로터의 고르지 않은 마모를 방지하고 차량이 매끄럽고 안전하게 멈추는 것을 보장하는 데 중요합니다.
회로 3 : 주차 제동 회로
주차 제동 회로는 차량이 주차 될 때 제자리에 고정하는 데 사용됩니다. 일반적으로 브레이크 챔버에서 기계적 또는 공압 잠금 장치를 사용하는 핸드 브레이크 또는 발 페달에 의해 활성화됩니다.
주차 제동 회로는 가파른 경사에도 차량을 주차하는 안정적이고 안전한 방법을 제공하도록 설계되었습니다. 차량이 주차 될 때 차량이 굴러가는 것을 방지하는 것도 중요합니다. 이는 심각한 안전 위험이 될 수 있습니다.
주차 제동 회로의 주요 기능 중 하나는 엔진을 끄는 경우에도 제동력을 유지하는 것입니다. 이것은 스프링로드 메커니즘을 사용하여 달성되며,이 메커니즘은 핸드 브레이크 또는 풋 페달이 출시 될 때까지 브레이크를 관여시킵니다.
회로 4 : 보조 회로
보조 회로는 공기 서스펜션, 혼 및 앞 유리 와이퍼와 같은 차량의 다른 공압 시스템에 전원을 공급하는 데 사용됩니다. 제동 회로와 무관 한 별도의 공기압 공급원을 제공합니다.
보조 회로는 이러한 시스템이 원활하고 효율적으로 작동하도록하는 데 중요합니다. 또한 차량의 다른 공압 시스템 간의 간섭을 방지하여 제동 성능 감소 또는 다른 시스템의 오작동과 같은 문제를 일으킬 수 있습니다.
보조 시스템에 전원을 공급하는 것 외에도 보조 회로에는 압력 릴리프 밸브가 포함되어있어 시스템이 과압으로부터 보호됩니다. 보조 회로의 공기 압력이 설정 한계를 초과하면 릴리프 밸브가 열려서 과잉 공기를 방출하고 구성 요소의 손상을 방지합니다.
회로가 함께 작동하는 방식
4 개의 회로 보호 밸브의 4 개의 회로는 차량 제동 시스템의 안전하고 신뢰할 수있는 작동을 보장하기 위해 조정 된 방식으로 함께 작동합니다. 운전자가 브레이크 페달을 누르면 1 차 회로가 활성화되어 휠에 주요 제동력이 제공됩니다. 동시에, 2 차 회로는 1 차 회로에서 고장이 발생한 경우에도 관여 할 준비가되어있다.
주차 제동 회로는 주차 될 때 차량을 제자리에 고정시키는 데 사용되며 보조 회로는 차량의 다른 공압 시스템에 전력을 공급합니다. 이러한 모든 회로는 전체 시스템의 중앙 제어 장치 역할을하는 4 개의 회로 보호 밸브에 연결되어 있습니다.
4 회로 보호 밸브는 각 회로의 공기 압력을 모니터링하고 모두 올바르게 작동하도록합니다. 회로 중 하나에 문제가있는 경우 밸브는 다른 회로에서 자동으로 분리하여 문제의 확산을 방지하고 차량이 여전히 안전하게 멈출 수 있도록합니다.
결론
결론적으로, 4 개의 회로 보호 밸브의 각 회로는 차량 제동 시스템의 안전성과 신뢰성을 보장하는 데 중요한 역할을합니다. 1 차 회로는 주요 제동력을 제공하고, 보조 회로는 백업 역할을하며, 주차 회로는 차량을 제자리에 고정 시키며 보조 회로는 다른 공압 시스템에 전력을 공급합니다.

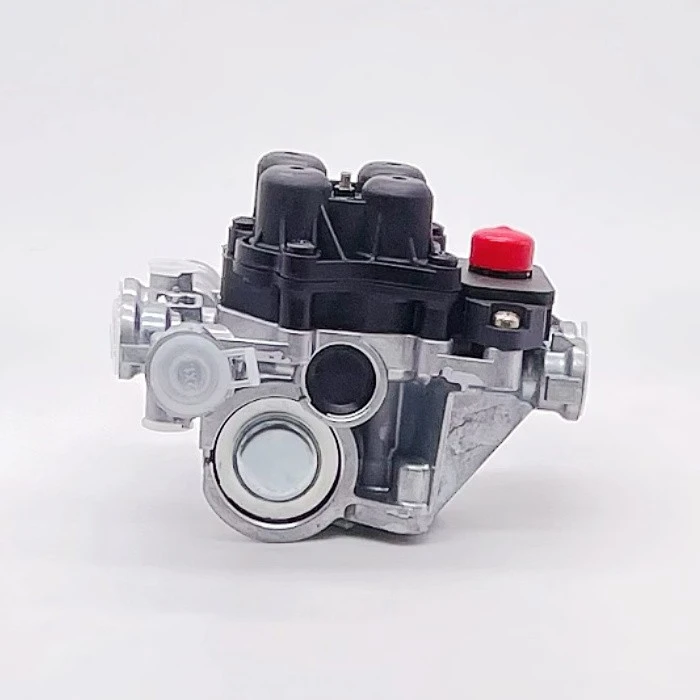

우리는 4 개의 회로 보호 밸브의 공급 업체로서 이러한 구성 요소의 중요성과 도로에 안전한 차량을 유지하는 데있어 역할을 이해합니다. 그렇기 때문에 우리는사람을위한 멀티 회로 보호 밸브 AE4528,,,사람을위한 4 개의 회로 보호 밸브 AE4609, 그리고사람을위한 4 개의 회로 보호 밸브 AE4800.
당신이 4 개의 회로 보호 밸브를 위해 시장에 있거나 우리 제품에 대해 궁금한 점이 있으면 언제든지 저희에게 연락하십시오. 우리는 귀하의 요구에 맞는 솔루션을 찾아 차량의 제동 시스템이 최상의 작동하도록 도와 드리겠습니다.
참조
- Bosch, R. (2007). 자동차 핸드북. 슈투트가르트 : Robert Bosch Gmbh.
- SAE 국제. (2019). SAE J1401 : 상업용 차량용 에어 브레이크 시스템. Warrendale, PA : SAE International.
- 트럭 및 버스 빌더. (2020). 4 회로 보호 밸브 이해. [웹 사이트 URL]에서 검색
